接地引出裝置通常指'地極'引出裝置。如果是共地系統就是指總等電位排（器）。

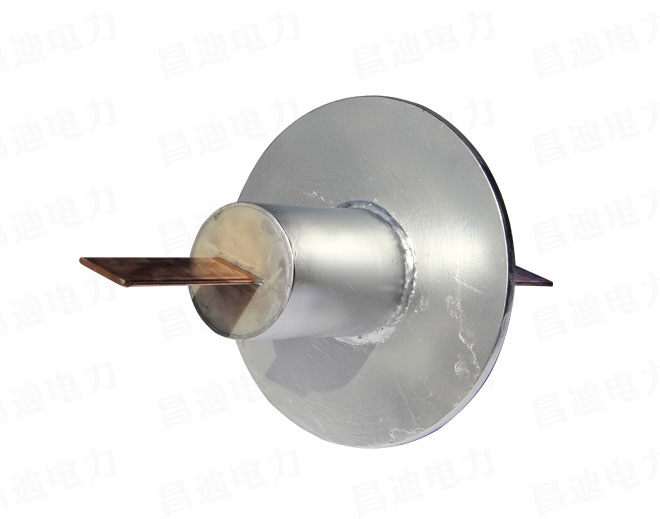

接地引出裝置是由保護筒、止水環、接地引出線(一般是50*5的純銅排)、絕緣填充材料(環氧樹脂)等幾部分構成。

在地鐵接地系統中，由于故障電流（雜散電流）防護要求，接地網位于其結構底板下面，因此地鐵站臺的電氣設備接地時，必須通過接地引下線與接地網連接，實現可靠接地。以往通常是直接從結構底板中引出接地引下線或通過PVC管引出接地引下線。采用這種措施，容易出現達不到故障電流（雜散電流）防護要求，地下水容易從接地引出線處滲出，達不到地鐵接地設計要求。

接地引出裝置是由保護筒、止水環、接地引出線、絕緣填充材料等幾部分構成。保護筒選用不銹鋼材料，接地引出線采用T2銅排，保護筒中空部分填充絕緣材料，實現在地鐵站臺電力設備接地、信號設備接地和防雷接地與綜合接地網相連接時能有效防止地下水滲出，并且能很好的達到故障電流（雜散電流）防護要求。

接地引出裝置型號規格

900型 Ø 108mm×1000mm 1000型 Ø 108mm×1100mm

1300型 Ø 108mm×1400mm 1500型 Ø 108mm×1600mm
